前回までにホイールとタイヤまで準備したのでとりあえず全体像を確認するために仮組みしてみました。

その上でちょっと手をいれた部分やハンドルバー、折り畳み時のフックについても取り上げます。

ブロンプトン フルチタンメインフレームの一部塗装

まずはこれから。

ブロンプトン(Brompton)風 チタンメインフレームの詳細 フルチタンをイチから組む その1
こんにちは、執事です。 やっちまった…ついやっちまったゼ… IYHは誰にでも起こりうる事である。 そう、自分だけではない…決して…。 まさかディスクブレーキブロンプトンに手を出す事になろうとは…。 pic.twitter.com/iYgGY...

こちらのその5でも紹介しましたが、シートポストスリーブのこの部分。

フルチタンブロンプトン シートポストスリーブ 塗装前

竹かな?樹脂かな?皮かな?と未だに素材がハッキリしないのはまぁいいとして、色がね…。

今回は差し色を青で組んでいるので、何か手ごろな塗料はないかと色々探していたところ、

GSIクレオス ガンダムマーカー 塗装用 メタブルー GM17
GSI クレオス(GSI Creos)
発色が良く、伸びのあるアルコール系塗料を採用

 発見!(*゚Д゚) ムホムホ

車用の塗料や

染めQテクノロジィ 染めQ メッキ感覚 シルバー 312g
染めQテクノロジィ(Somay-Q Technology)
【メッキ感覚】ハッとするような光沢のある仕上がりに! 陶器や木材等の置物、装飾品がゴージャスに生まれ変わる!

染めQなんかも考えたのですが、ペン型で試しやすそうだったのでとりあえず買ってみました。

そして、コレによって、

フルチタンブロンプトン シートポストスリーブ ガンダムマーカー塗装



こうなる…

フルチタンブロンプトン シートポストスリーブ ガンダムマーカー塗装後

…。

……。

青色が明るい(´・ω:;.:…

ま、まぁ、とりあえず仮の色って事で、この上から青を重ねるか黒とかに塗り直すかはまた考えます。



NITTO(日東) ライズバー B206AA B206AA φ25.4 525 シルバー

今回のフルチタンブロンプトンに採用したハンドルバーはこちら。

それを、上下逆さまにして取り付けました。

フルチタンブロンプトン NITTOハンドルバー B206AA その1

横から見るとハンドルが両端に向けて少し下がっているのがわかります。



この状態で畳んだ画像がこちら。

フルチタンブロンプトン NITTOハンドルバー B206AA その2

フルチタンブロンプトン NITTOハンドルバー B206AA その3

ハンドルバーがフォークとタイヤにわずかに接触するものの、折り畳みには問題なさげ。

ただ、左側にブレーキレバーを取り付ける事を考えるとちょっと工夫が必要かもしれません。



チューブバルブ固定ナットの変更

https://butler885.com/brompton-38/

前回タイヤを嵌めたホイールですが、足回りにもちょっと差し色を入れたかったので、

自転車用ホイールインナーチューブ,ナット,バキュームタイヤノズルの交換用バルブ - AliExpress 18
Smarter Shopping, Better Living! Aliexpress.com

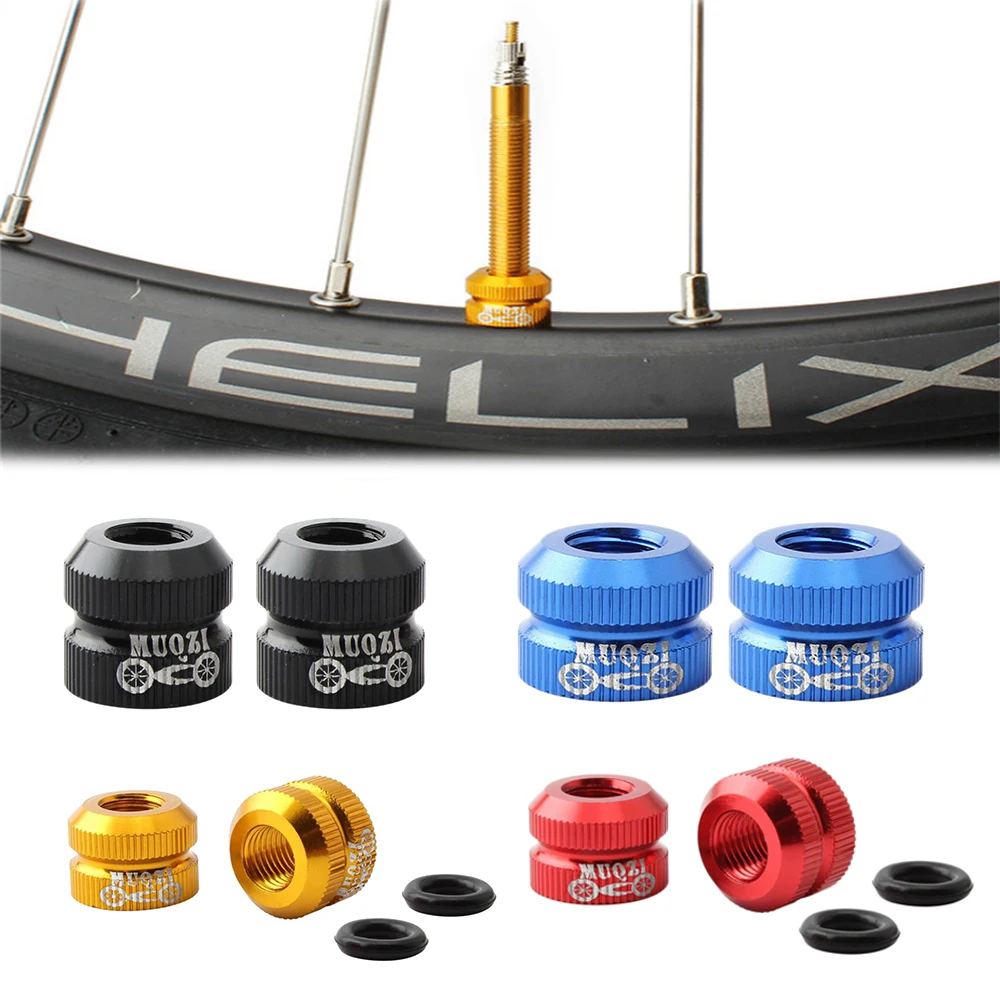

こちらのバルブ固定ナットを採用。

フルチタンブロンプトン チューブバルブ固定ナット

ナット底部とホイールの間にゴムワッシャを挟むので普通のナットよりも緩みにくくなっています。



フルチタンブロンプトンのフロントフックについて

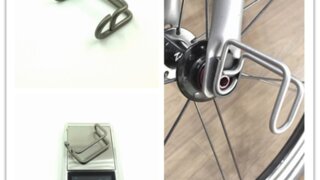

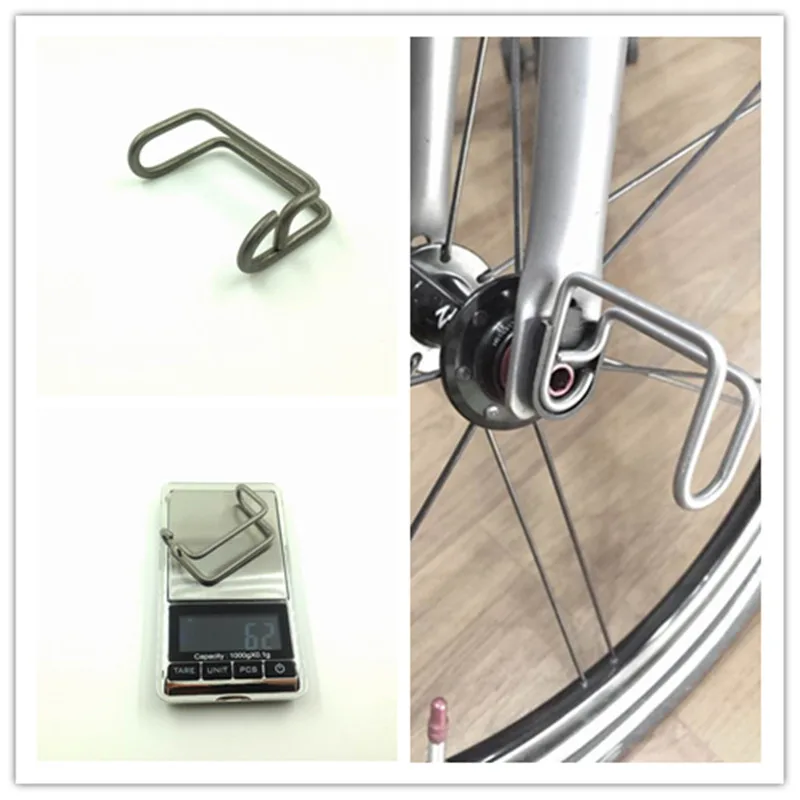

今回とりあえず採用しているフロントホイールフックがこちら。

チタン製折りたたみ自転車フック,フロントフォーク用,マッドバッフルなし - AliExpress 18
Smarter Shopping, Better Living! Aliexpress.com

チタン製の軽量フックでEタイプのもの。

一応最終的には前後共にフェンダーを取り付けるつもりなのですが、とりあえずどんな風に折りたためるかを確認したかったので購入しました。

取り付けた状態がこちら。

フルチタンブロンプトン チタン Eフック

特に間に何かを挟むこともなく、通常の100mmクイックで締め上げているだけですが取り付けには問題ありませんでした。

使ったクイックはホイールに付属していた一般的な形状のものです。



そしてここからが本題の折り畳み。

折りたたんだ状態の上から。

フルチタンブロンプトン チタン Eフック固定 その1

お!上手くハマって……



フルチタンブロンプトン チタン Eフック固定 その2

ない!!(´;ω;`)

フック側も少し広げてみましたが、クイックのシャフトががっつり当たってしまっています。



一応、フックを少し広げながら入れれば、

フルチタンブロンプトン チタン Eフック固定 その3

この様に嵌まりはするものの、今度はここから外すのに難儀します。

しかも、外す時にシャフトでリアフレームを削る削る(´;ω;`)ウッ…

フロントは別途に新しいシャフトを準備するしかなさそうです。



まとめと仮組み状態の重量

とりあえずそこそこ形になっていきたとはいえ、まだまだ課題があります。

特に折り畳み状態については色々手をいれないといけないですね。

ちなみにこの仮組状態での重量は、

フルチタンブロンプトン 仮組 重量5150g(5.15kg)

5150g(5.15kg)

軽いと言えば軽い?

まだクランクもブレーキも入れてない状態でこれなんで、最終的には9kg台くらいで収まる程度かな?

NITTOのハンドルバーがちょっと重かったり、ホイールもディスク仕様でちょっと重量があったりするので、まぁそんなもんでしょう。

これから入れるブレーキレバーなんかも趣味全開の重めのものの予定なので、フルチタンなのに10kg台後半とかもあり得るかもしれませんが。



今回購入した工具(塗装)

・GSIクレオス ガンダムマーカー 塗装用 メタブルー GM17

今回購入したパーツ

NITTO(日東) ライズバー B206AA B206AA φ25.4 525 シルバー

・フレンチバルブ(仏式)用バルブ固定カラーナット ブルー

・チタン製 ブロンプトン用 E 型フック フロントフォークフック
